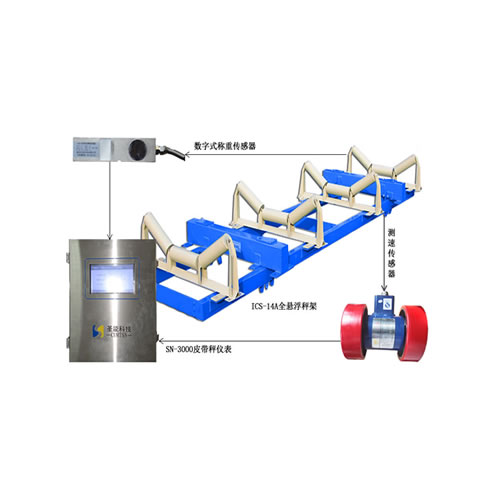

ICS-14A型电子皮带秤

ICS-14A电子皮带秤以全悬浮式、四托辊结构，成功打造出一款高精度电子皮带秤，适用于贸易结算或要求计量精度高的场所，该型号电子皮带秤配有4只拉式传感器直接掉在横梁上，无耳轴支点、无运动部件，自重更轻，精度最高可达0.125%，皮带秤计量受自身结构影响基本为零，机械人性化设计，维护简单寿命长。

精度 ±0.125%

皮带机倾角 ≤6°

称重传感器 4

速度传感器 1

称重桥架 全悬浮

计量托辊 4

获取产品报价

400-691-9150

拨打全国服务热线了解更多

ICS-14A型电子皮带秤产品特点

PRODUCT FEATURES

ICS-14A型称重桥架

四托辊全悬浮式称重结构，秤体结构简单，不受非垂直力以外的各种侧向力、水平干扰，包括托辊摩擦力、皮带、物料运行的水平分力的影响，降低边界效应的误差，对称重所需测量的垂直力量感应更精确、更迅速！

不锈钢触摸屏称重仪表

皮带秤仪表运行稳定、计算精度可靠，32位180Mhz高速运算处理，16位DA转换器，同时保证了4-20MA输出更准确，本机存储空间容量大，存储产量满足了当日/月查询历史数据、存储查询等功能，数据存储采用FLASH方式系统，掉电时自动保存、各种操作过程和数据可保持完成，上电后系统可在原有数据上运行。

数字称重传感器

圣能科技在原有一代数字式传感器的基础上，通过自主研发的工业级数字式称重传感器，实现了强化动态数字滤波功能、增加线性补偿功能，打破传统传感器传输距离短、抗干扰能力差、输出信号小的缺点，让整个动态称重过程中的数据更加稳定、可靠、真实。

测速编码器

碳钢外壳具备良好的机械强度，双侧包胶可有效避免皮带打滑现象，良好的封闭性和屏蔽性适用于户外安装，无碳刷式直流脉冲发生器无需调整、校准免维修，同轴连接结构可有效确保测速精度、最大程度提高了设备的使用寿命。

ICS-14A型电子皮带秤产品介绍

FOUR STRUCTURAL COMPONENTS

产品介绍

ICS-14A电子皮带秤采用全悬浮式结构、无耳轴支点和运动部件，维护量小、配有4只拉式传感器直接掉在横梁上、物料通过的重量直接作用在传感器上、安装方便、只需8个螺栓安装固定、受自身结构影响基本为零，作为一款四托辊、全悬浮式高精度电子皮带秤，可适用于需要贸易结算或要求计量精度高的场合。

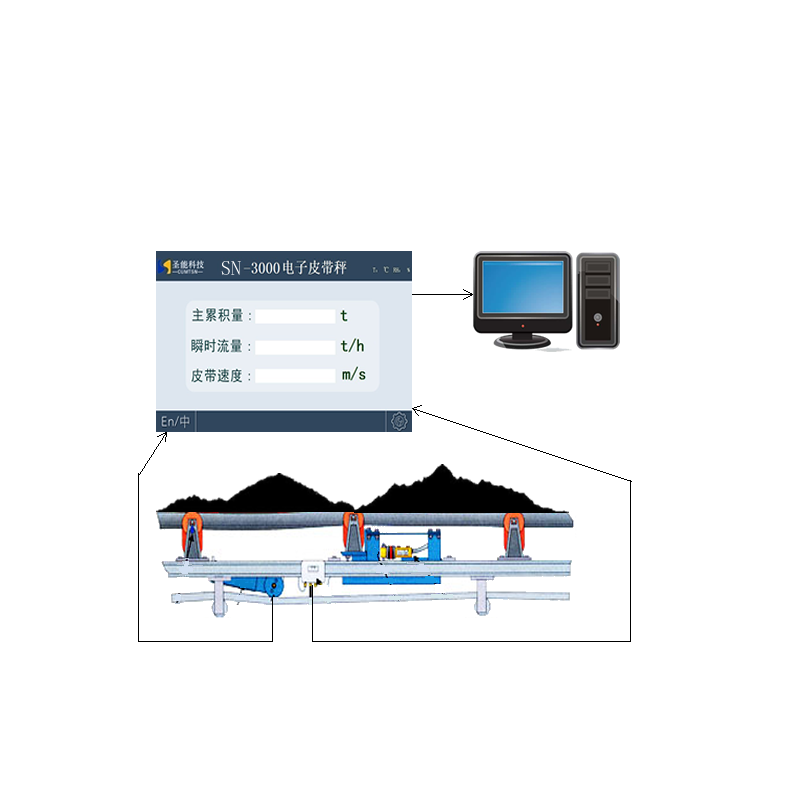

皮带秤工作原理

安装于输送架上的称重桥架，物料可作用于托辊上，通过杠杆原理，将托辊重量传递于称重传感器，传感器生成正比于物料重量的电压信号；速度传感器可直接连接在大直径测速滚筒上，当滚筒带动皮带旋转时，测速传感器将自动产生一系列正比于速度的脉冲信号，并将信号传递给仪表；经过积分计算，计算出瞬时物料质量，通过不间断的累积计算，计算出整个皮带上的物料质量，然后在仪表上显示，做到真正精确的动态称重。

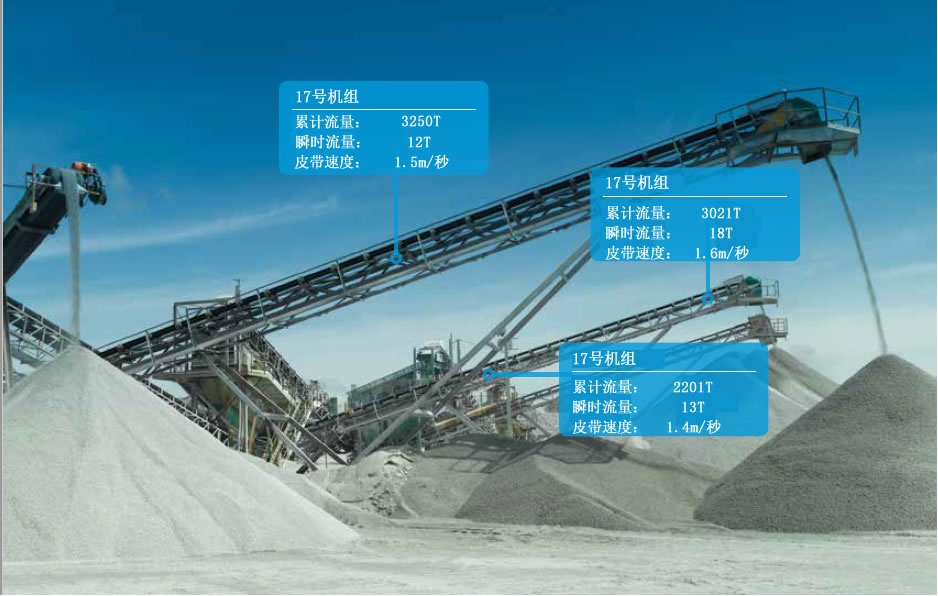

适用范围

广泛应用于各种散装物料的计量称重，如化工、饲料、冶金、建材、贸易、运输、农业和能源等行业；适用电厂、煤矿井下、冶金车间、化工厂、建材、及港口、码头等各种环境；适用于：块状：煤炭 | 砂石骨料 | 矿石 | 有色金属颗粒：肥料 | 饲料 | 石英砂 | 粮食粉料：水泥 | 粉煤灰 | 石灰粉 | 铁矿粉片状：秸秆 | 碎木片 | 玻璃纤维其他：污泥 | 黏土 | 炼油渣 | 高温熟料等各种物料。

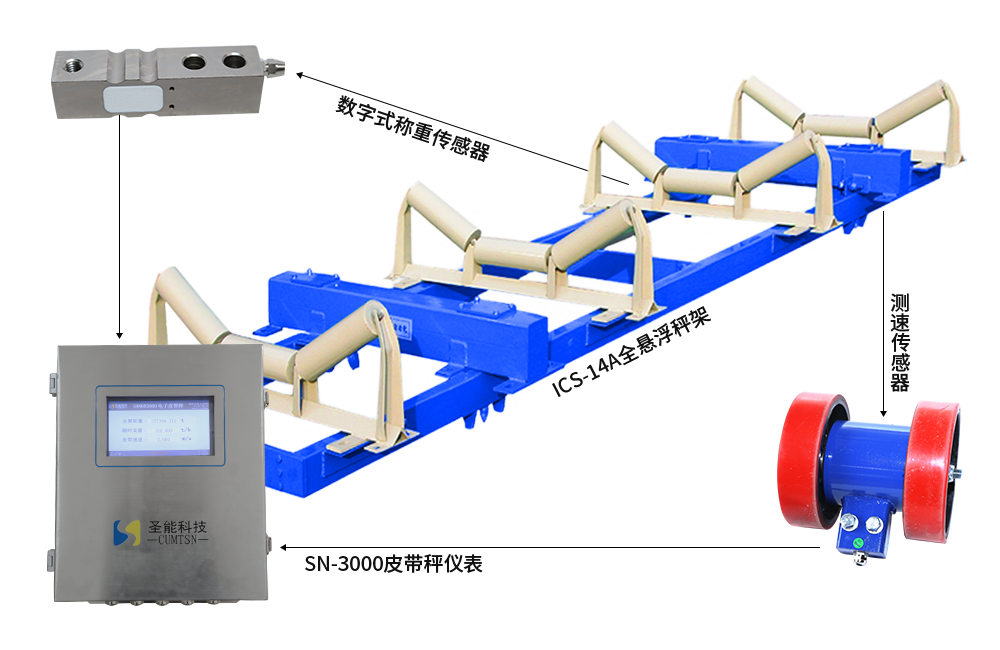

结构组成

ICS-14A型称重桥架：采用模块化组合技术，力的传递环节小、安装便捷，运用独特的机械结构（拥有专利技术），零点稳定性、不会产生形变，全悬浮式结构、无耳轴支点、可移动部件，维护量小； ICS-14A型称重仪表：拥有数据FLASH存储功能，掉电时可自动保存恢复后系统原来数据，MODBUS通信协议，实现实时数据通讯、远程参数查询、存储容量大、历史产量可当日/月追溯查询；

全国免费咨询热线：

400-691-9150

在线咨询

项目案例

PROJECT CASES

四川攀枝花攀钢选矿厂-皮带秤案例

【客户背景】：攀钢集团有限公司，在钒钛磁铁矿资源综合利用方面已处于世界领先水平，是引领全球的产钒企业，我国核心的钛原料和拥有完整产业链的钛加工企业，我国重要的铁路用钢、汽车用钢、家电用钢、特殊钢生产基地

【安装负责人】：王师傅

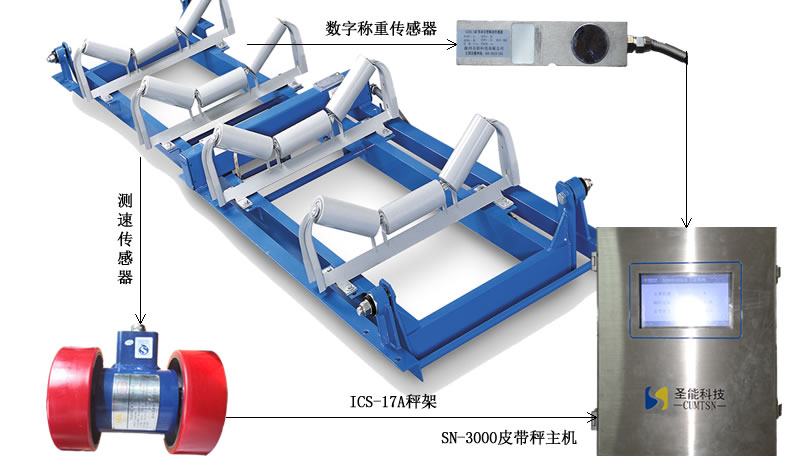

【安装设备】：ICS-17A电子皮带秤
