ICS-20A型电子皮带秤

ICS-20型电子皮带秤一般适用于工厂皮带输送机的称重计量，可对破碎机、筛分机、磨煤机等设备进行较为准确的定量给料控制，动态累计误差小于小于±0．5％，该型号皮带秤也可以用于工业称重过程控制，如检测生产量等，控制产品监测库存、完成定量装载等任务。

精度 ≤±0.5%

皮带机倾角 ≤17°

称重传感器 1

速度传感器 1

称重桥架 杠杆式

计量托辊 1-2

获取产品报价

400-691-9150

拨打全国服务热线了解更多

ICS-20A型电子皮带秤产品特点

PRODUCT FEATURES

ICS-20型称重桥架

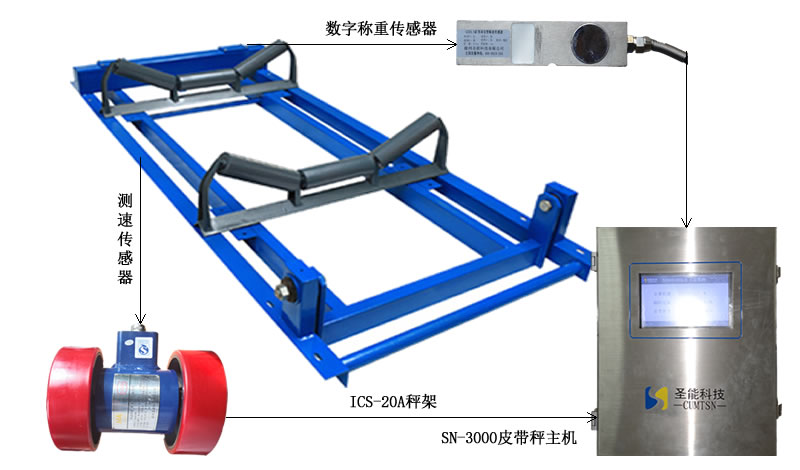

ICS-20A型电子皮带秤是一款采用双托辊杠杆式的称重结构，配备1只速度传感器和1只称重传感器，力的传递环节较少，安装简单便捷。

不锈钢触摸屏称重仪表

称重仪表采用不锈钢触摸屏，运用彩色液晶大屏，信号全隔离、抗干扰能力强，实现直观显示、中文人机对话等各种相关信息，可零点校准、一键操作，不需要电位器调节、也无需机械调零，操作记录可存储，功能强大。

数字式称重传感器

自主研发的数字式称重传感器，强化了动态数字滤波功能、也增加了线性补偿功能，支撑故障报错与纠正功能，实现24小时不间断工作，避免生产停滞，使数据更可靠、防护等级更改、抗干扰能力更强。

测速编码器

测速装置是我公司专利产品，该测速传感器为双轮小车结构，一圈发射360个脉冲信号，在检测皮带速度上具有实时采集优势，增加测量精度，检测范围20—2000转/分钟，安装位置除了回程皮带，另增加一个上送料皮带下表面，更真实反应称重区域的实时速度。

ICS-20A型电子皮带秤产品介绍

FOUR STRUCTURAL COMPONENTS

产品介绍

ICS-20A型电子皮带秤利用杠杆结构设计，采用1只拉式传感器，无摩擦耳轴支点，动态累计误差≤±0.5％，带输送机倾斜角度≤17°，可有效克服偏载和坡度对精度造成的影响，较好的环境适应能力，针对普通工厂皮带输送机的称重均可适用，包括筛分机、破碎机、磨煤机等设备，有序进行精确的定量给料控制，上下皮带测速和滚筒测速均可选配，包括数字式或模拟式称重传感器可提供选配。

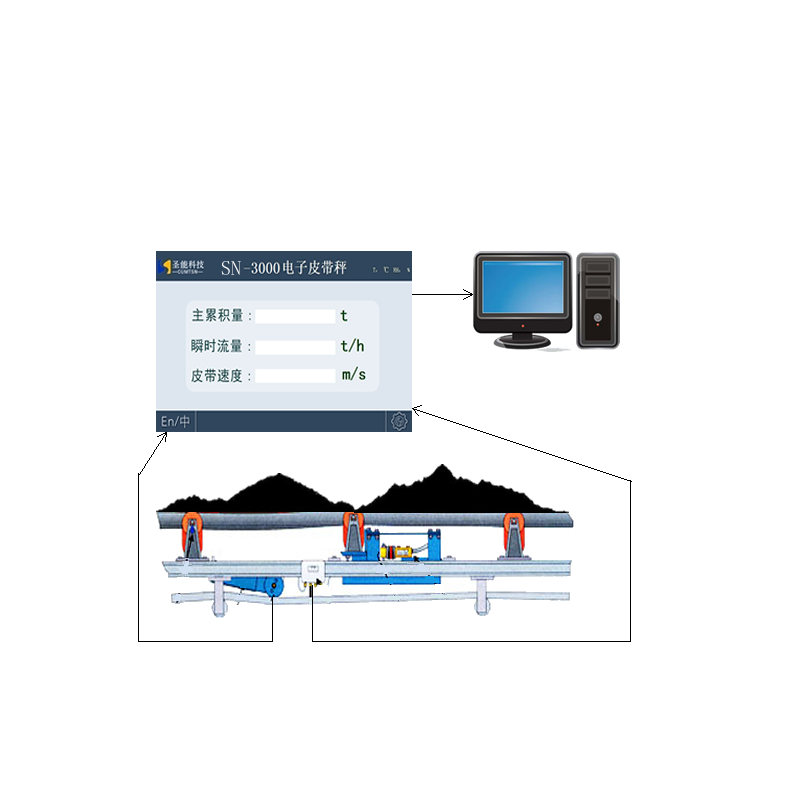

皮带秤工作原理

安装于输送架上的称重桥架，物料可作用于托辊上，通过杠杆原理，将托辊重量传递于称重传感器，传感器生成正比于物料重量的电压信号；速度传感器可直接连接在大直径测速滚筒上，当滚筒带动皮带旋转时，测速传感器将自动产生一系列正比于速度的脉冲信号，并将信号传递给仪表；经过积分计算，计算出瞬时物料质量，通过不间断的累积计算，计算出整个皮带上的物料质量，然后在仪表上显示，做到真正精确的动态称重。

适用范围

广泛应用于各种散装物料的计量称重，如化工、饲料、冶金、建材、贸易、运输、农业和能源等行业；适用电厂、煤矿井下、冶金车间、化工厂、建材、及港口、码头等各种环境；适用于：【块状】：煤炭、砂石骨料、矿石、有色金属；【颗粒】：肥料 | 饲料 | 石英砂 | 粮食；【粉料】：水泥 | 粉煤灰 | 石灰粉 | 铁矿粉；【片状】：秸秆 | 碎木片 | 玻璃纤维；【其他】：污泥 | 黏土 | 炼油渣 | 高温熟料等各种物料。
